KWH系列（卧式）基本原理

该机为卧式，安装于管道上，无需电力控制，过水压力需要在0.25MPA以上，须过滤的水自入水口（1）进入过滤器。在过滤过程中，精滤网（9）内侧表面逐渐积累水中的杂质，形成过滤杂质层，由于杂质层堆积在滤网的内侧，因此在滤网的内、外两侧就形成了一个压差。此时水力驱动单元开始工作，驱动吸污器（3）清扫滤网表面，同时排污阀（7）打开，释放压力并将污水由排污阀排出。滤网内表面完全清洗干净。整个自清洗过程约15-60秒钟。排污阀在一个自清洗周期结束时关闭，水力驱动单元停止工作。过滤器开始准备下一个自清洗周期工作。在整个自清洗过程中，过滤后的净水由出水口（4）持续流出。水力控制器（8）控制自清洗过程。当进出水口差压达到设定压差值（出厂设定为：0.05MPa）时，水力控制器控制排污阀的开启，同时排掉液压活塞（5）腔内的水以使纵向运动和水力马达旋转运动，驱动吸污器吸咀螺旋清扫滤网表面，吸吮、排出滤网表面泥沙等杂质。清洗过程完成后，水力控制器关闭排污阀，活塞腔内重新充水活塞回位。一个清洗过程即结束。

结构特点

1、过滤效率高：独特滤网结构大大增加了滤网的有效过滤面积，从而提高了过滤器的过滤效率，因此设备体积更小，结构更紧凑。

2、智能控制：压差控制，无需电控，解决了高山、矿下、灌溉等现场无法用电的情况

3、连续供水：反冲洗系统供水无须间断，反洗耗水量小。

4、使用方便，根据现场要求有多种结构形式可供选择，可满足现场安装、操作、维护方便的要求。

5、过滤精度准确：过滤精度可在30微米～3000微米选择。

6、运行成本低：自动控制，节省人力；结构紧凑，节省空间投资；操作、维护方便节省节省运行成本。

应用领域

１、工业：钢铁、电力、化工、纺织、制药、造纸、汽车、制糖等循环冷却水等。

２、市政：生活用水、热力供暖、地源热泵、、污水处理等。

３、灌溉：农业、园林、绿地、高尔夫球场等。

４、其他：中水回用、海水淡化、船舶压载水等。

本系列通用性能参数

单台流量：30～1100m3/h

最小工作压力：0.2MPa

最大工作压力：1.0MPa、1.6MPa、2.5MPa

最高工作水温：65℃

过滤精度范围：30～3000微米

滤网清洁时的压力损失：不大于0.01MPa

清洗滤网所需水量：80～120升（最小工作压力时）

自清洗时间：10～20秒

控制方式：压差、手动。

安装形式：卧式安装。也可根据现场情况水平、竖直或倾斜安装

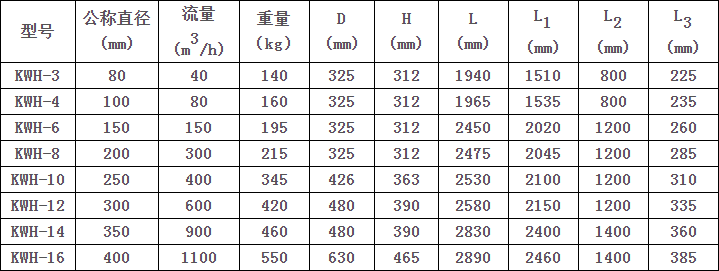

外形尺寸参数

安装示意图
